为实时监控测试过程中系统的压力变化,可以通过以下方法进行设置采集:
一、添加压力采集的分析
二、加入压力采集命令
三、保存方法
1. 在方法设备中添加压力采集的分析

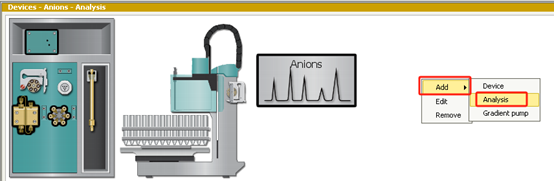

在Method界面打开需要添加压力采集的方法,在Devices的空白处,**右键,添加(Add)一个新的分析(Analysis)。可以对新的分析重新命名。
2. 对压力采集分析进行配置
选中“Pressure”图标,出现如下界面,分别设置以下内容:

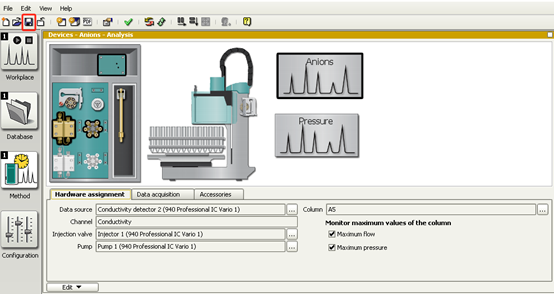

1、对Hardware assignment里面的内容进行配置。
注意:
940的仪器有两个高压泵,因此需要注意Pump(高压泵)的选择,以及Pump和Injection valve的对应。

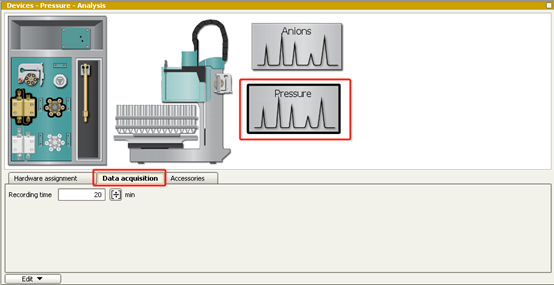

2、对data acquisition的采集时间进行设置。

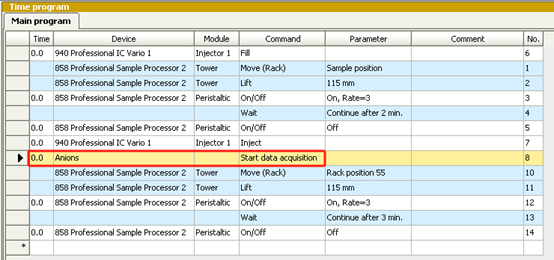

1.在打开的方法里面找到时间程序中离子的Start data acquisition命令行:

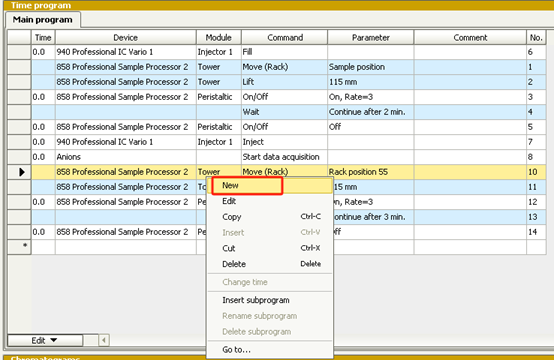

2.在离子的Start data acquisition的下一行,**鼠标右键,选择New:
3.在出现的Insert new line界面,在Pressure文件夹下选中Start data acquisition,点ok:
<img class="rich_pages wxw-img" data-imgfileid="100011413" data-ratio="0.6859205776173285" data-s="300,640" data-src="https://mmbiz.qpic.cn/sz_mmbiz_png/k2kNBgstyuAPdNZxzpyqSu4c32zUKb1Eiaia3df48cEQxTWVD92ibT注意:

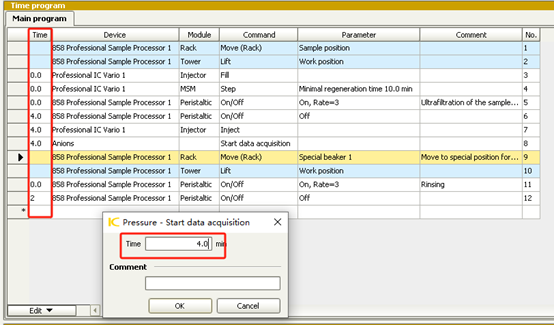

1.压力采集的Time,需要按照时间程序的设定进行设定。
2.如果需要同时进行数据和压力的采集,则可以设置为Pressure的时间(Time)设定与离子的Start data acquisition行前面的时间(Time)保持一致。

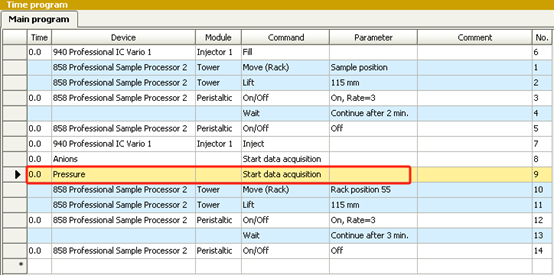

4.设定完成之后,时间程序中会出现压力采集的命令行,如下图:
运行保存后的方法时,会在平衡和测试时出现采集压力的谱图。
